Montageanleitung
balkoFLOOR® 333 mit Trägerprofil
Schritt 1:
Trägerprofil 50 gebäudeseitig,
Trägerprofil 35 nach Bedarf mittig und
Trägerprofil 20 stirnseitig mit
Trägerprofilgummi auf Unterkonstruktion schieben
Überstände der Unterkonstruktion können am Trägerprofil ausgespart werden
Bitte berücksichtigen Sie hier die unterschiedlichen Längenausdehnungen!
Schritt 2:
optional: Entwässerungsrinne zwischen Unterkonstruktion und Trägerprofil klemmen
Schritt 3:
Anfangsprofil rechtwinklig im vorgesehenen Schraubkanal mittels mitgelieferter Trägerprofilschraube befestigen
optional: mit seitlicher Aufkantung erhältlich
Schritt 4:
Nachjustieren der Trägerprofile zur Winkligkeit möglich, wenn ausreichend ausgespart
Hinweis: Diagonale messen
Schritt 5:
mitgelieferten Dichtgummi d5 in den dafür vorgesehenen Kanal des balkoFLOOR® 333 Paneels einarbeiten (im ersten Paneel am Anfangsprofil, mit Moosgummi d5 F2)
Hinweis: Um spätere akustische Begleiterscheinungen innerhalb des Klick-Systems zu verhindern, darf der Gummi keinesfalls im gestreckten Zustand eingeführt werden!
Schritt 6:
balkoFLOOR® 333 in das Anfangsprofil einhängen
TIPP:
Für ein stimmiges Gesamtbild
vor der Montage bitte vorsortieren!
Schritt 7:
TIPP:
Ein in der Paneel-Länge mittiger Griff, führt zu einem leichteren und genaueren Einhängen des balkoFLOOR® 333
Schritt 8:
balkoFLOOR® 333 mittels mitgelieferter Trägerprofilschraube auf Trägerprofil befestigen (im Zwischenauflager 3 Verschraubungen / gemäß Typenprüfung)
Schritt 9:

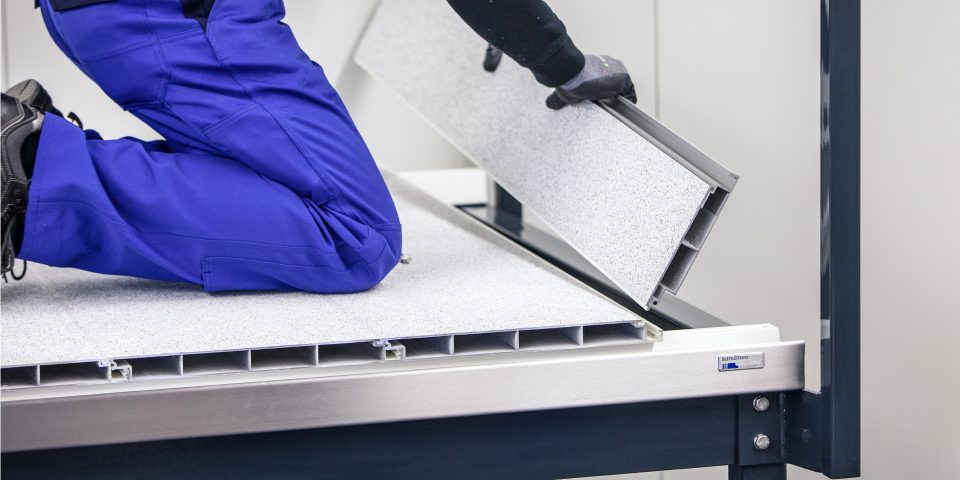

nächstes balkoFLOOR® 333 einhängen und verschrauben
Schritt 10:
aufgrund der Balkonbreite wird letztes das balkoFLOOR® 333 in der Breite auf Format gesägt und das Ausgleichsprofil z.B. mittels SikaBond® MaximumTack (oder gleichwertig) in die Hohlkammer eingeführt und verklebt
Schritt 11:
mit zugeschnittenem und mit Ausgleichsprofil versehenem balkoFLOOR® 333 fortfahren
Schritt 12:
mitgelieferten Moosgummi d5 F2 in das Endprofil einarbeiten
Schritt 13:
Endprofil auf letzten Schraubkanal stecken (!Klick-Geräusch!)
optional: mit seitlicher Aufkantung erhältlich
Schritt 14:
optional: Moosgummi d5 F2 in Stirnleistenhalter einarbeiten
Schritt 15:
optional: Dichtgummi in Stirnleistenhalter einarbeiten und ca. alle 30 cm in Hohlkammer einklopfen
Schritt 16:
Stirnleiste einhängen (!Klick-Geräusch!)
Schritt 17:
F E R T I G !
weitere Montageanleitungen
für Dichtgummi, Ausgleichsprofil, Stufe usw.:
siehe im Bereich Downloads
