Montageanleitung sanFLOOR® 162 mit multiTUBE und Stelzlager
Schritt 1

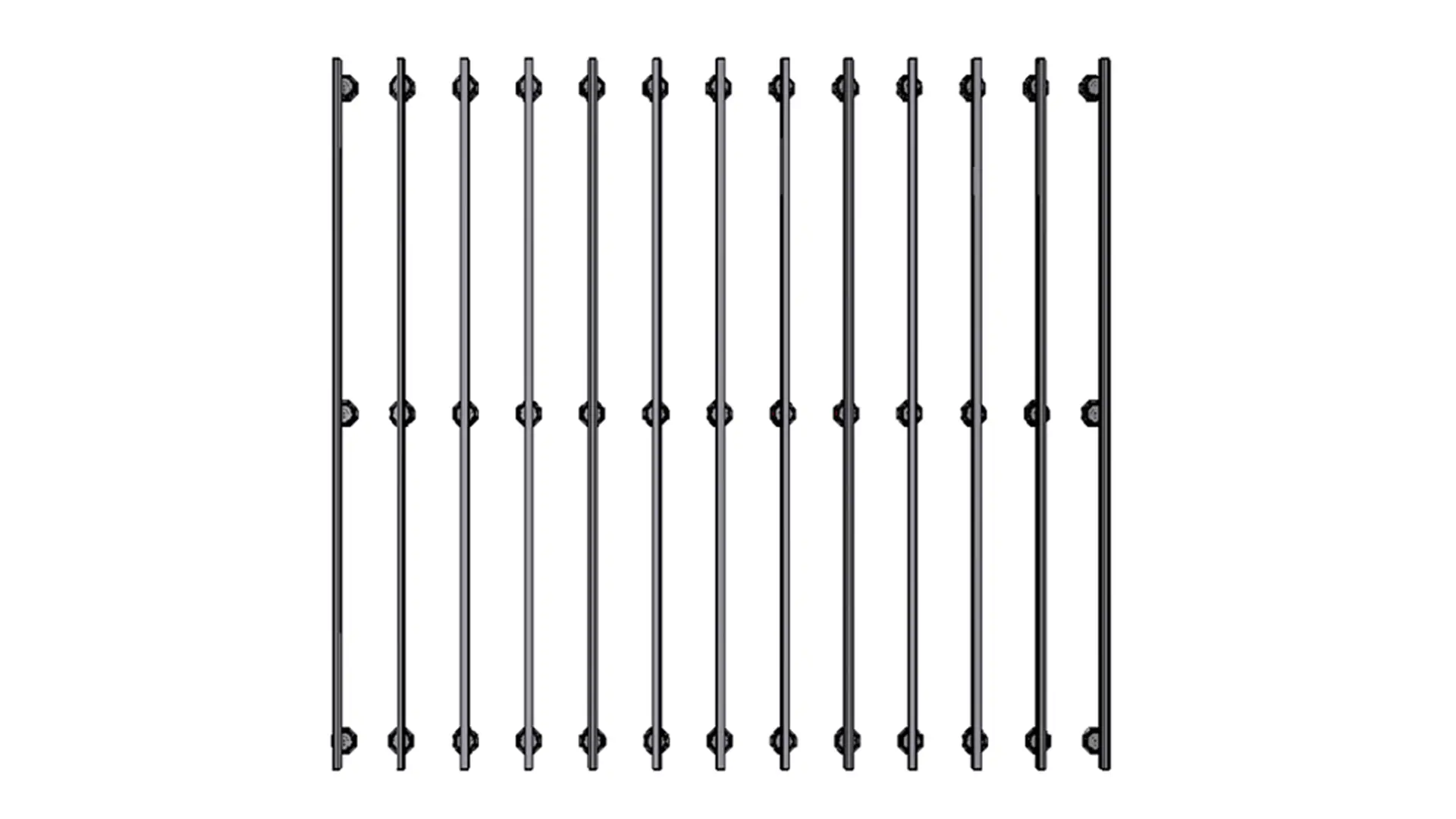

Gewünschte Terrassengröße festlegen
Raster bestimmen und auf Randüberstand achten
Untergrund stabil und tragfähig vorbereiten.

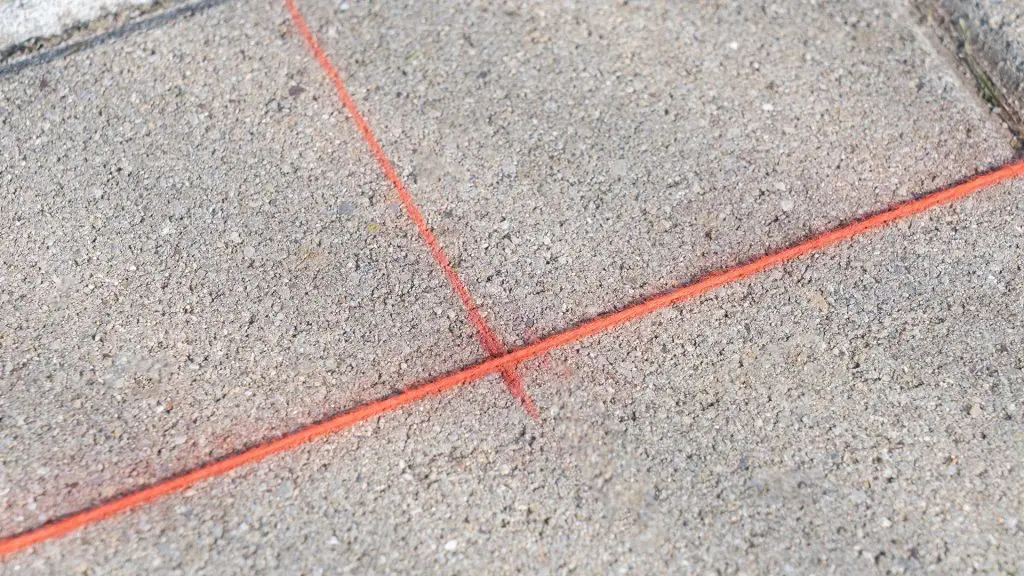

Schritt 2
Verlegeraster anzeichnen
Layout markieren.
Überprüfung der Diagonalen, um einen rechten Winkel sicherzustellen.
Anschließend das Verlegeraster exakt anzeichnen.
Schritt 3

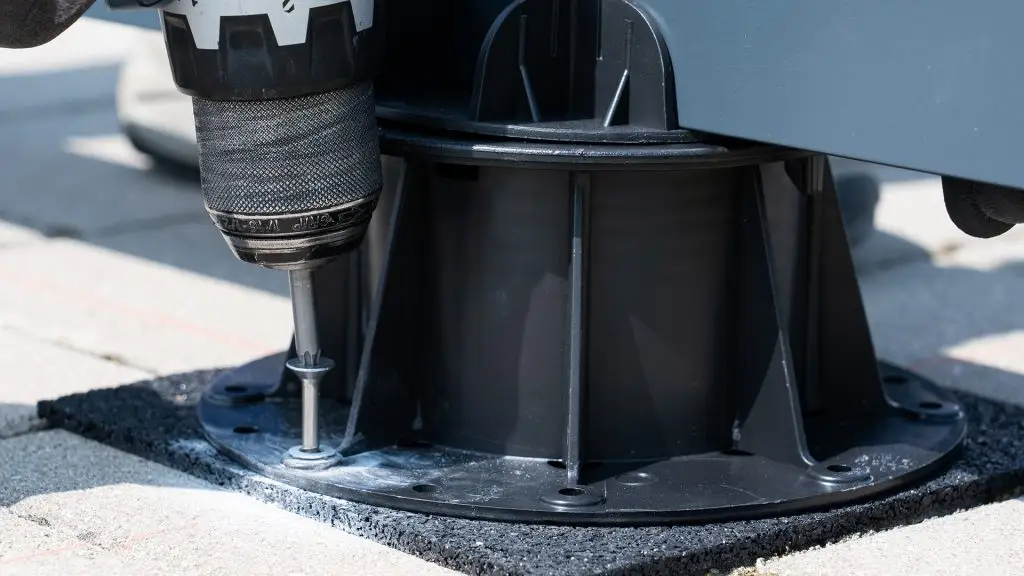

Stelzlager auf dem Raster positionieren
Granulatplatte für Trittschallminimierung unterlegen.
Stelzlager verteilen und mit dem Untergrund an der
gewünschten Position verankern.
Stelzlageraufnahme 50/40 mm aufstecken

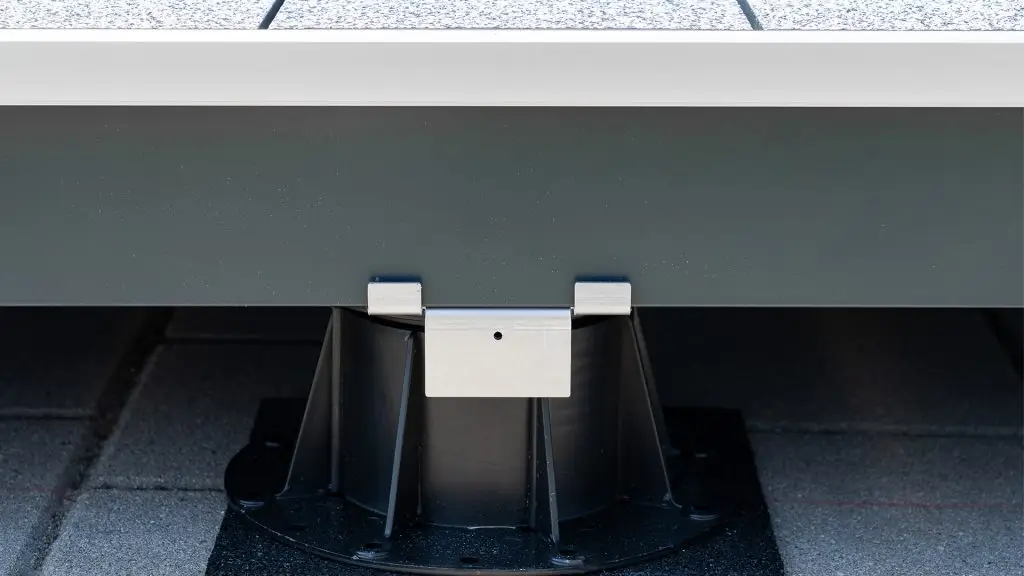

Schritt 4
OPTIONAL:
Adapterwinkel 60 oder 75 für seitliche Verkleidung am
multiTUBE entsprechend befestigen.
Schritt 5

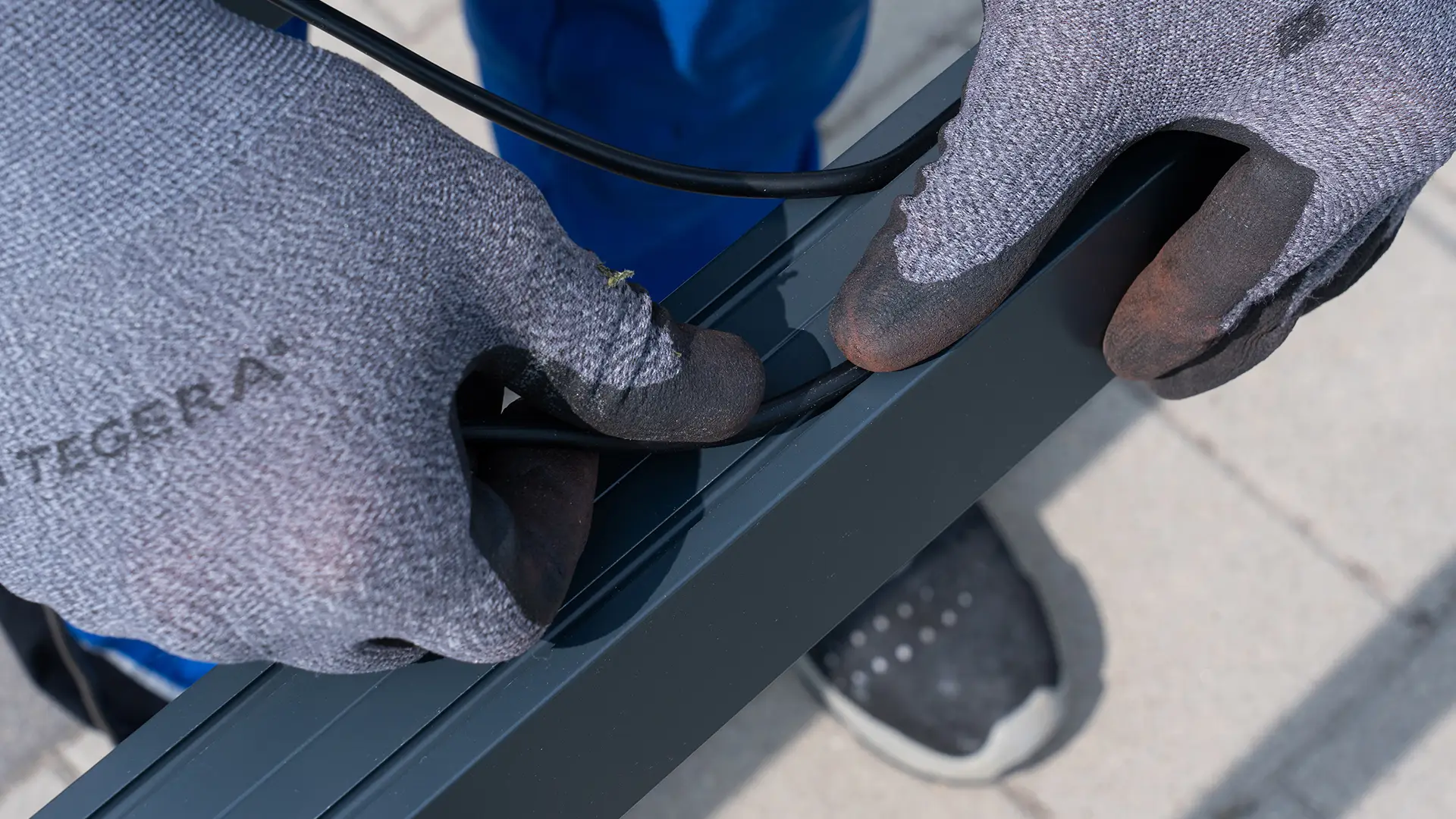

Dichtgummi d5 in multiTUBE Profile sorgfältig einarbeiten

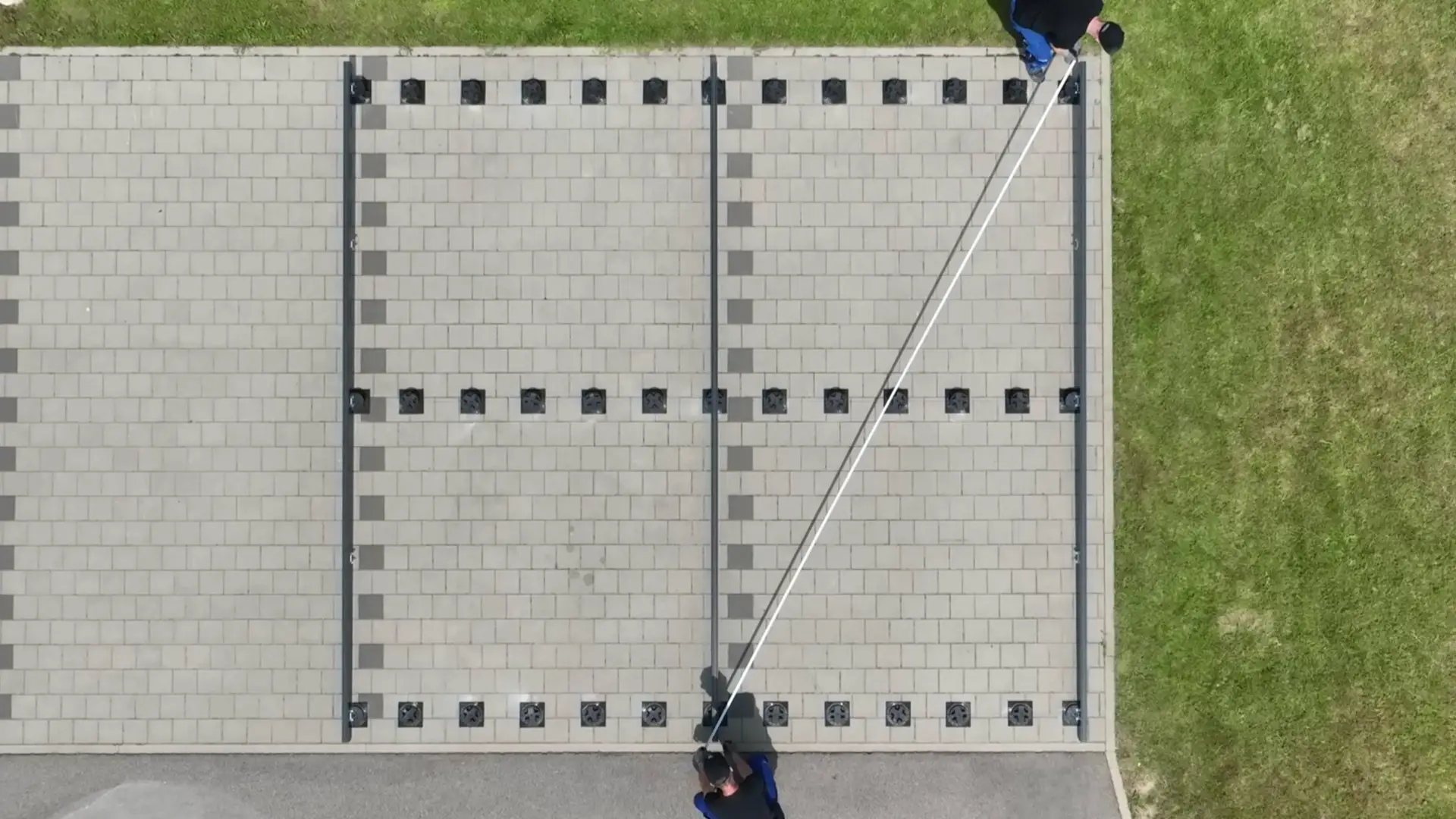

Schritt 6
multiTUBE Profile auf Stelzlager auslegen und Diagonale prüfen.

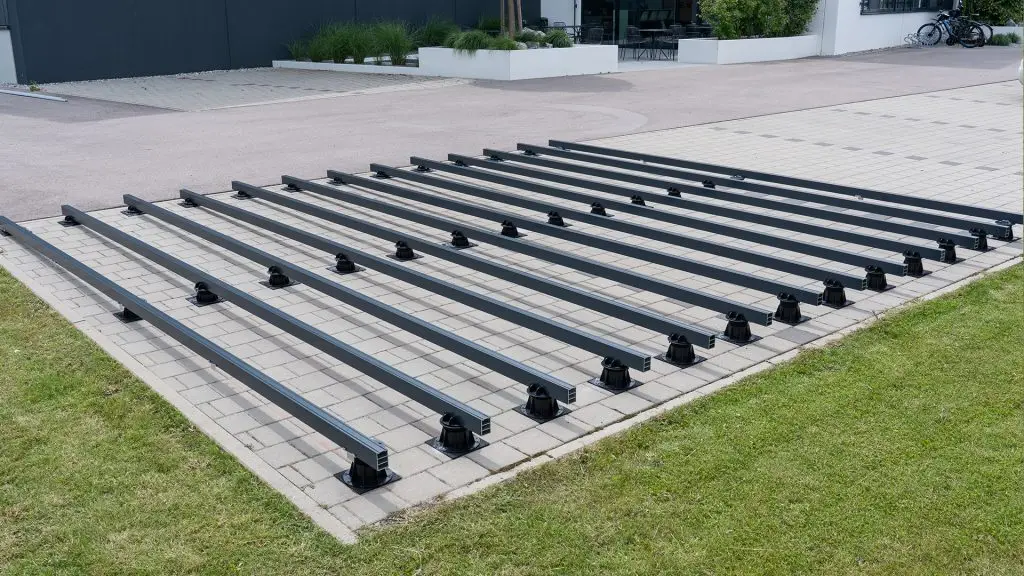

Schritt 7
Restliche multiTUBE Profile verteilen und ausrichten.
Maße kontrollieren und Diagonalen ausmessen.

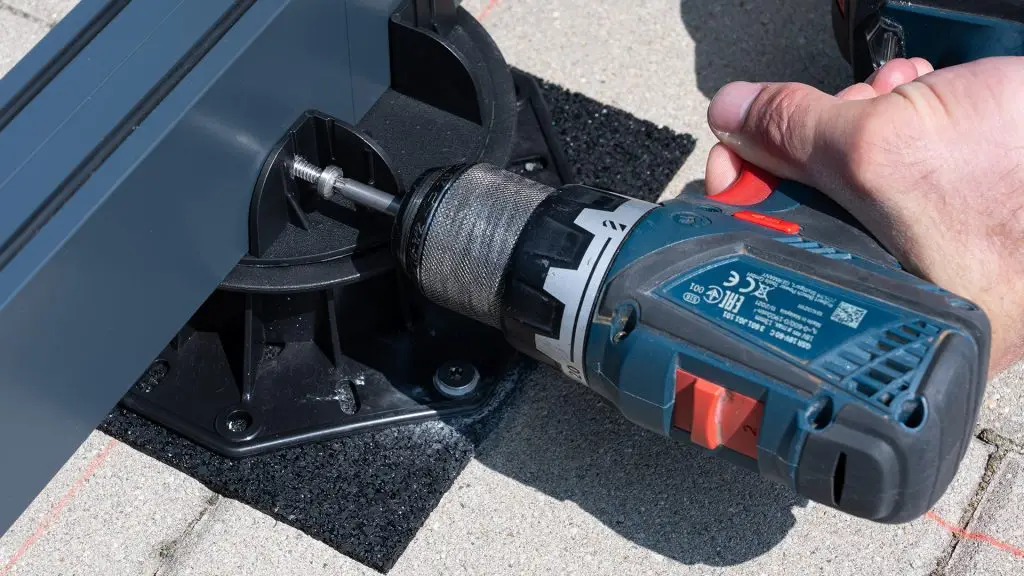

Schritt 8
multiTUBE Profile am Stelzlager mit passender Schraube
befestigen.

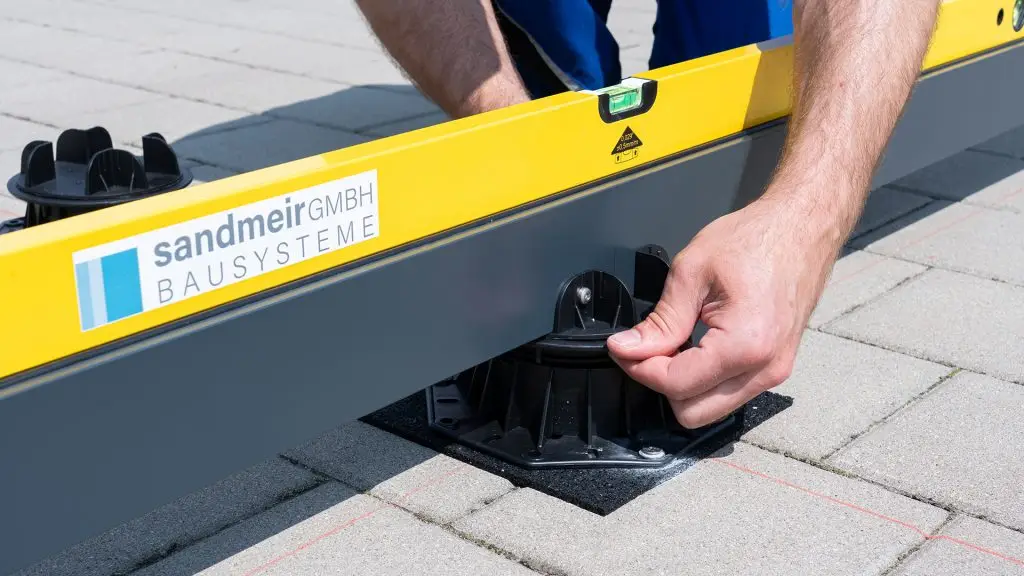

Schritt 9

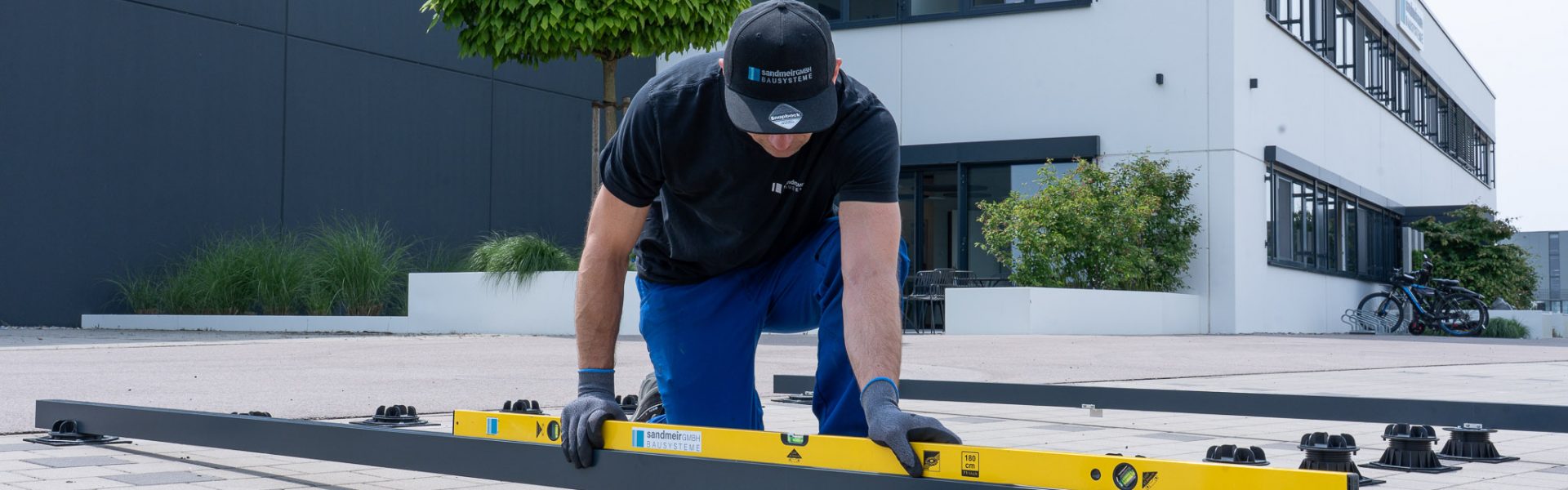

Gefälle einstellen (Empfehlung 2%)
multiTUBE Profile auf das gewünschte Gefälle nivellieren.
Hinweis: Stelzlager nach Höheneinstellung sichern
(z.B. mit Schraube), um ein späteres Absinken zu verhindern.
Schritt 10

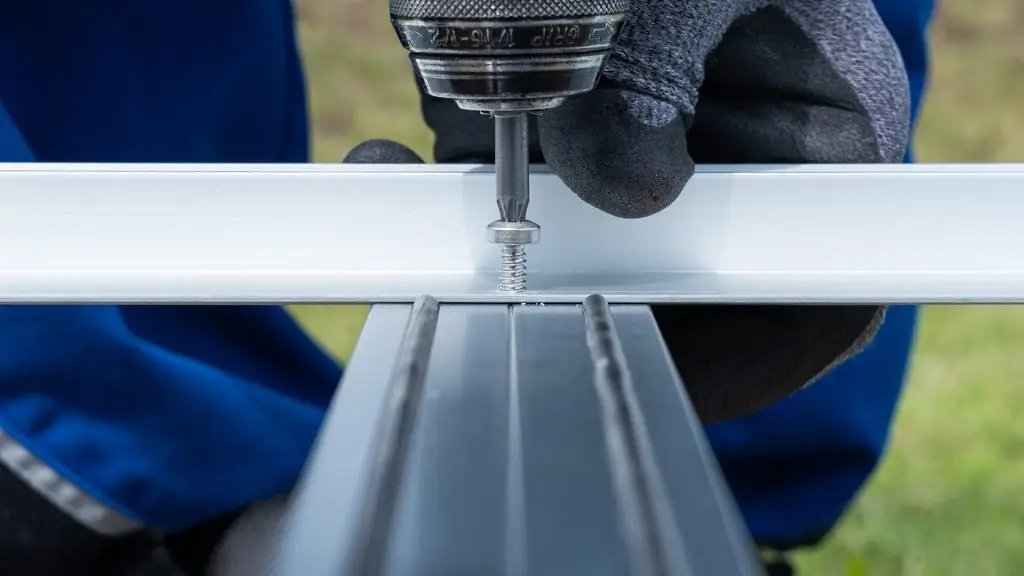

Umrandung setzen (mit Stufenkante 19 wie abgebildet)
Stufenkante 19 (ggf. auf Gehrung) schneiden und befestigen.
Empfehlung: Moosgummiband unter die Stufenkante 19 legen um Störgeräusche zu minimieren.
Schritt 11
sanCLIP montieren und erste Diele einclipsen
Erste sanCLIP-Reihe auf den Profilen befestigen und Diele einsetzen.
Tipp: 4 mm Abstand zur Stufenkante 19 mit Glaserklötzen
einhalten für ein gleichmäßiges und einheitliches Fugenbild.
Hinweis: Zur Sicherung gegen Verrutschen des sanCLIP
empfiehlt sich eine zusätzliche Schraube.

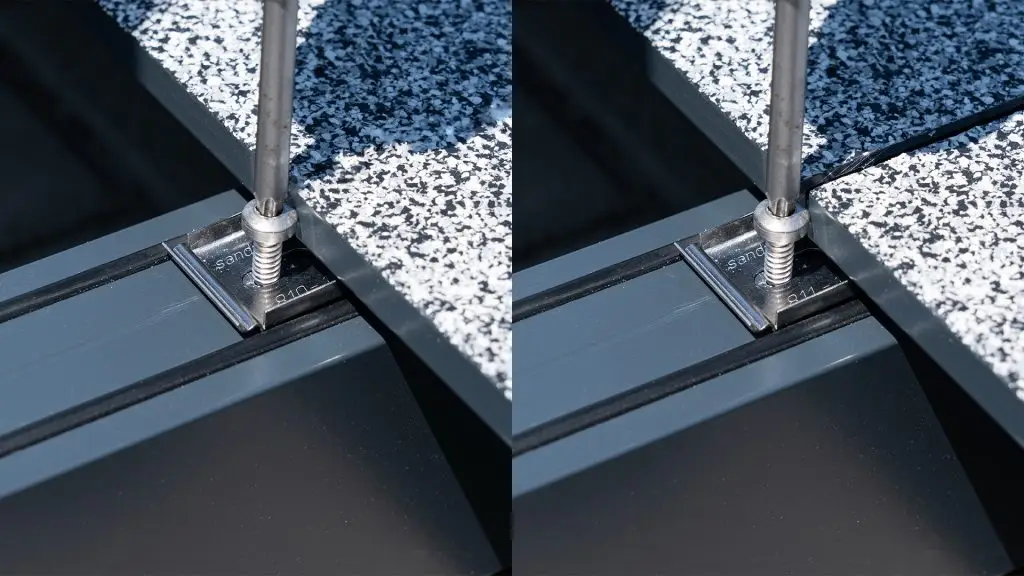

Schritt 12
sanCLIP befestigen und Diele einclipsen
Hinweis: Bei gewünschtem Fugenabstand mit sanCLIP FLAG 4 mm verwenden.

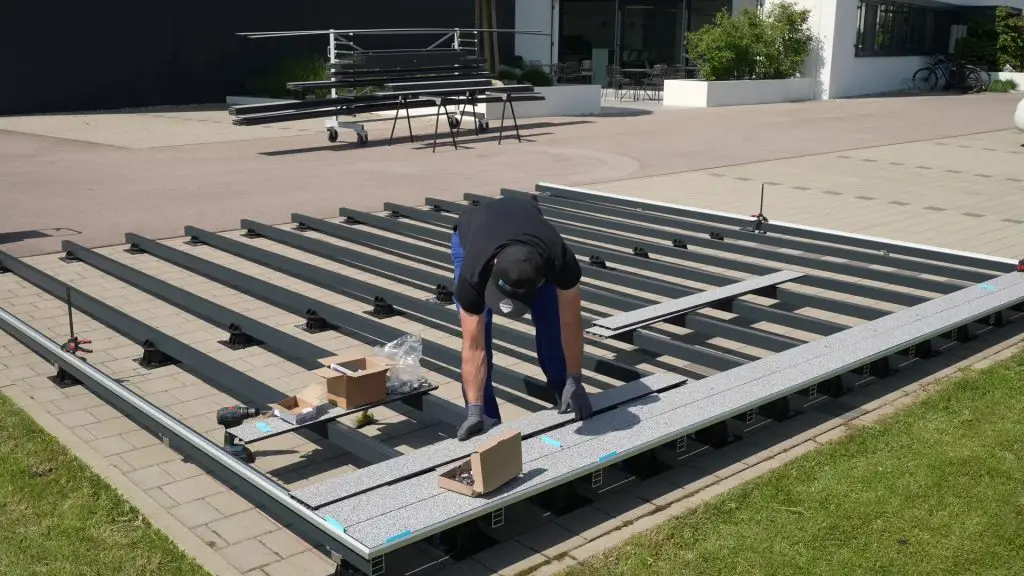

Schritt 13
Dielenmontage wiederholen
Die nächsten sanCLIP fixieren und sanFLOOR® einclipsen.
Tipp: Bei Bedarf Kunststoffhammer verwenden und Maßhaltigkeit prüfen (gleichmäßiges Fugenbild).
Schritt 14
Abschlussarbeiten (letzte Diele am Gebäude)
Letzte Reihe sanCLIP für ein einheitliches Fugenbild maßgenau montieren und letztes sanFLOOR® 162 ggf. anpassen und einclipsen.
